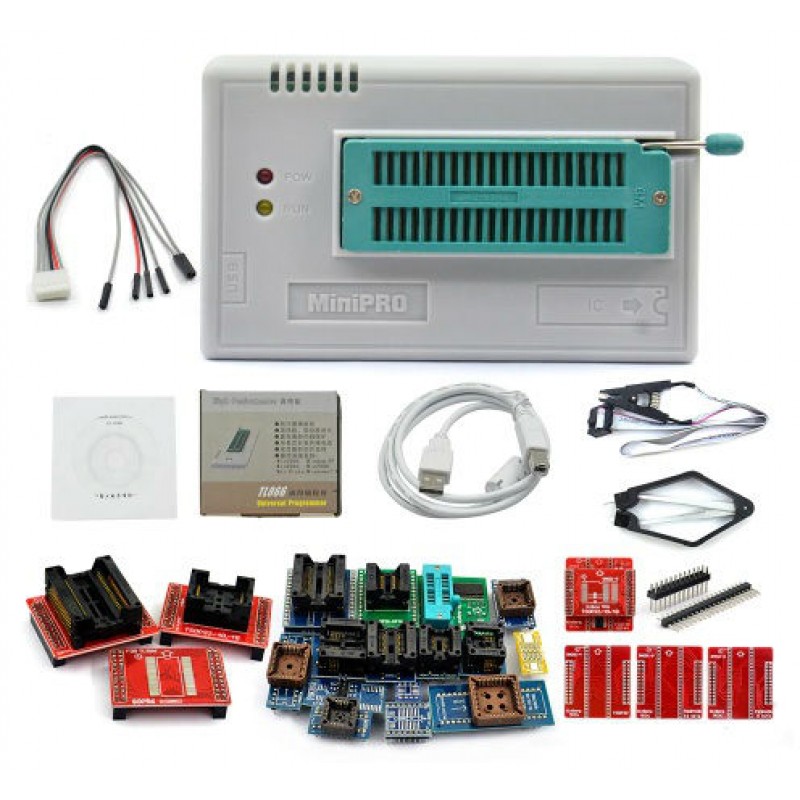

Программатор MiniPro TL866II +

Описание

Универсальный USB Minipro TL866II Plus программатор микросхем памяти EPROM, EEPROM, Flash и микроконтроллеров.

Список поддерживаемых микросхем свыше 15000. Питание осуществляется от порта USB и не требует дополнительного источника. Программное обеспечение работает с ОС Win2000, Win2003, Win2008, WinXP, WinVista, Win7, Win8, Win8.1, Win10. Официальное обновление.

Устройство является идеальным решением для специалистов занимающихся ремонтом автомобильной электроники, чиптюнингом, ремонтом материнских плат и бытовой техники. А так же для радиолюбителей, желающих иметь в своем распоряжении не дорогой программатор с широким списком поддерживаемых микросхем и расширенными функциями.

Что нового:

Программатор TL866II Plus это обновленная версия программатора, пришедшая на смену MiniPRO TL866A/ TL866CS (которые больше не выпускаются). Программатор TL866II Plus для программирования большинства микросхем флеш-памяти, NAND, микроконтроллеров, тестирования микросхем TTL и CMOS логики.

Есть ICSP разъем для внутрисхемного программирования.

Важная функция контроль подключенных выводов - если нет контакта одного из выводов программируемой микросхемы, то данная информация отображается в приложение (Pin тест контактов микросхемы.)

Поддерживаемые программатором микросхемы: более 15000 шт. Поддержка микросхем с питанием 1,8 вольт, улучшена скорость работы, добавлена поддержка NAND FLASH, Pin тест контактов микросхемы.

Технические характеристики TL866II Plus MiniPro USB Programmer:

Высокая скорость программирования, скорость передачи данных по USB интерфейсу до 12 Мбит/с (USB 2.0).

Поддержка широкого спектра микросхем ( 12811 наименований): 26, 27, 28, 29, 37, 39, 49, 50 серии параллельных ROM и FLASH различных производителей; 24, 25, 35, 45, 85, 93, 95 серии последовательных EEPROM и FLASH различных производителей; (MCS-51) ; AVR – ATMEGA(в ZIF секете используется параллельное программирование, что позволяет восстановить Fuse bits ), ATtiny, AT90XXX; MICROCHIP – PIC10, PIC12, PIC16, PIC18; ПЛИС (PLD, GAL, PAL); функциональное тестирование микросхем SRAM, ТТЛ 54/74 и КМОП 40хх серии.

Ультра низкое энергопотребление – потребляемый ток от USB-порта в процессе программирования – 20 мА, в режиме чтения, сравнения – 7 мА.

Напряжения Vрр и Vсс для программируемых микросхем являются независимыми. Благодаря внутренним импульсным преобразователям напряжения .
Внешний источник питания не требуется.

Четырехуровневая защита от перегрузок по току и перенапряжения для каждого контакта ZIF-панели. Время реакции системы защиты программатора – 100 мкс.

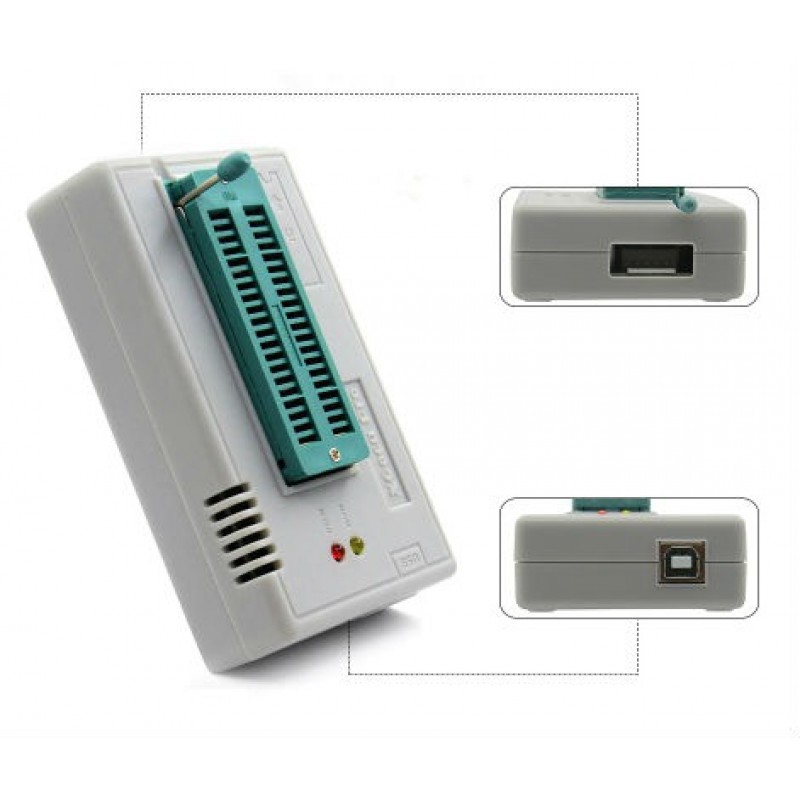

Удобная 40-контактная ZIF панель с нулевым усилием. Все программируемые микросхемы, в DIP корпусе, устанавливаются в панель начиная от 1-го контакта.

Очень маленькие габаритные размеры: 10 х 6 х 2,5 см.

Обновление ПО производится с выходом новой версии программы Minipro через пункт меню «Tools/Reflash firmware». Файл обновления встроен в ПО.

Программное обеспечение имеет функцию ведения уникальных серийных номеров, необходимых для серийного производства электронной техники. Позволяет автоматически записывать в соответствующую микросхему выпускаемого устройства уникальную идентификационную информацию и т.п.

Программа Minipro позволяет сохранять файлы прошивок в следующих форматах: BIN, HEX для микроконтроллеров и микросхем памяти, JED для ПЛИС.

Русифицированное ПО.

Поддержка свыше 10000 микросхем. EPROM 26/27/37, FLASH 28/29/39/49/intel82/ST M50/TC58, EEPROM 24C/85C/25/26/45/95/93C/ST M35080, поддержка памяти с последовательным интерфейсом, микроконтроллеров PIC (почти все семейства), MCS---51 (Atmel/intel/philips(NXP)), AVR (ATMEGA/ATtiny/AT90XXX), SST (SST89E,F,Cxx/SST89Vxx), SyncMOS (SM89/SM79/SM59/SM39), Winbond (W78E5xx), поддержка ПЛИС (PLD и GAL).
